YR22不銹鋼膜片式減壓器 產品概述
YR22不銹鋼膜片式減壓器,為單級式減壓結構，采用不銹鋼316L金屬膜片作為壓力平衡元件，耐腐蝕，使用壽命長。膜片與閥體采用硬密封結構，避免密封元件老化影響。輸出壓力穩定，用于中等流量氣體管路，可用于腐蝕性氣體或有毒氣體。進口端設有過濾網，可以濾除管路中雜質。閥體底部有安裝孔，可以采用面板安裝方式集中安裝。適用于半導體行業，氣體匯流排，實驗室，石油化學工業，電廠設備。轉動手柄，即可改變出口壓力，操作方便。
YR22不銹鋼膜片式減壓器 產品特點
- 閥體，閥蓋，膜片，閥芯主要零件由不銹鋼制成，耐腐蝕。
- 金屬膜片與閥體采用硬密封結構，使用壽命長。
- 閥體可配裝進口壓力表，出口壓力表，安全閥，功能齊全。
- 進口處自帶過濾網，防止異物堵塞減壓閥。
YR22不銹鋼膜片式減壓器 技術參數
| 型號 | 公稱壓力Mpa | 試驗壓力Mpa | 出口壓力Mpa | 工作溫度℃ | 適用介質 |
| YR22S（304） | 4000PSI | 1.5倍最大輸入壓力 | 0-250PSI | -40～74℃(-40F～165F) | 氣體 |
| YR22SS（316） | 3000PSI | 0-100PSI | |||
| YR22SL（316L） | 500PSI | 0-50PSI | |||
| 0-25PSI | |||||
| 30" Hg VAC～30PSI | |||||
| 30" Hg VAC～100PSI | |||||
| 30" Hg VAC～200PSI | |||||
| 進出氣接口 | 1/2' | ||||
| 壓力表，安全閥接口 | 1/4' | ||||
| 泄漏率 | 2×10-8 atm.cc/sec He | ||||
| CV | 1.0 | ||||
| 減壓閥螺紋類型 | NPT、G、BSPT、BSP、DIN259/2999、ISO228 | ||||
| 減壓閥設計標準 | GBT25473-2010，GB26787-2011，GB20262-2006，GBT7899-2006 | ||||
| 減壓閥檢驗標準 | GBT25473-2010，GB26787-2011，GB20262-2006，GBT7899-2006 | ||||
YR22不銹鋼膜片式減壓器 零件材料
| 零件名稱 | 零件材料 | ||
| 閥體 | SS304 | SS316 | SS316L |
| 閥蓋 | SS304 | SS316 | SS316L |
| 膜片 | SS316L | ||
| 閥座 | PCTFE | ||
| 手輪 | 塑料 | ||

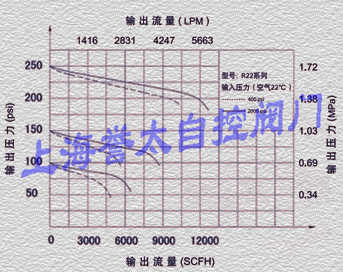

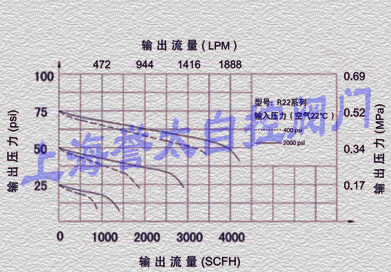

YR22不銹鋼膜片式減壓器 流量特性曲線
YR22不銹鋼膜片式減壓器 內部結構

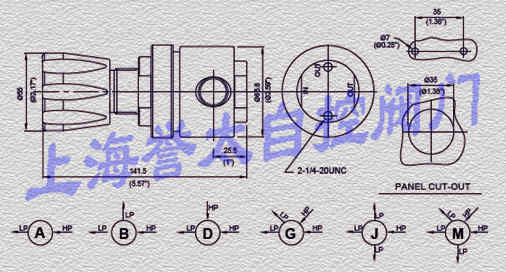

YR22不銹鋼膜片式減壓器 外形尺寸
訂貨須知：
| 閥體孔 | 閥座 | 輸入壓力 | 輸出壓力 | 壓力表 | 進氣形式 | 出氣形式 | 選項 |
| A | K：PCTFE | C:4000PSI | G:0-250PSI | W:不帶壓力表 | 04:1/2NPT | 04:1/2NPT | P：面板安裝 |
| B | V:VESPEL | D:4000PSI | I:0-100PSI | P：Psi/bar表 | 04:1/2卡套 | 04:1/2卡套 | H：Hastelloy |
| D | F:500PSI | K:0-50PSI | G：MPa表 | 其它 | 其它 | ||
| G | L:0-25PSI | ||||||
| J | 30" Hg Vac～30PSI | ||||||
| M | 30" Hg VAC～100PSI | ||||||
| 30" Hg VAC～200PSI |
減壓器參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度，6進口壓力，7出口壓力
